光电探测表征系统 Optomos-1000

系统介绍

    OPTOMOS-1000是针对光电探测器开发的一套测试系统，功能包括:I-V特性曲线、光电流谱，光功率谱，响应度谱、量子效率谱、探测率谱，光响应时间(3DB带宽)，低频噪声，输出特性、转移特性和脉冲I-V线等。该系统结构包括气浮光学平台，氙光，单色仪，显微镜、高(低)速电流放大器，数据采集器，与电脑控制终端等。

产品特征参数

    > 偏置电压范围：±10 V
     > 电流分辨率：< 10 fA
     > 最大电流：1mA
     > 单色仪波长范围：0-2200nm
     > 数据采样率：2M/S
     > 高速电流增益：10³~10¹¹

     > 低速电流增益： 10⁵ ~10¹⁴
     > 系统电流底噪：10^-28A²/Hz，10^-30A²/Hz
     > 低频噪声频率范围：1Hz-1000KHz
     > 超低频噪声频率范围：0.01Hz-10Hz
     > 氙灯光源：150W(进口)
     > 光谱响应波长分辨率：1nm

软件介绍（一）

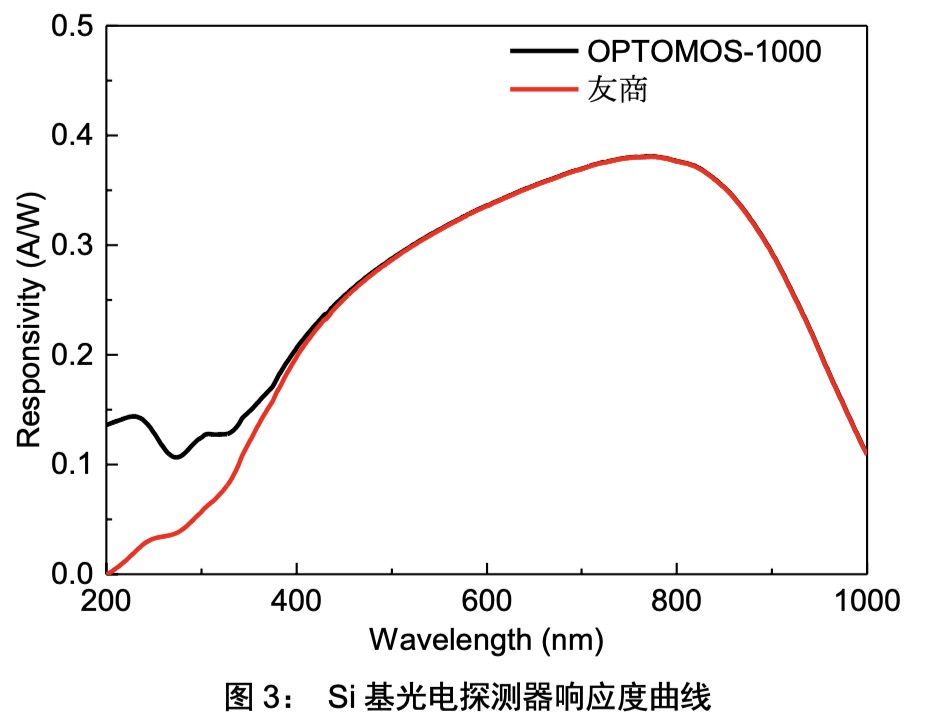

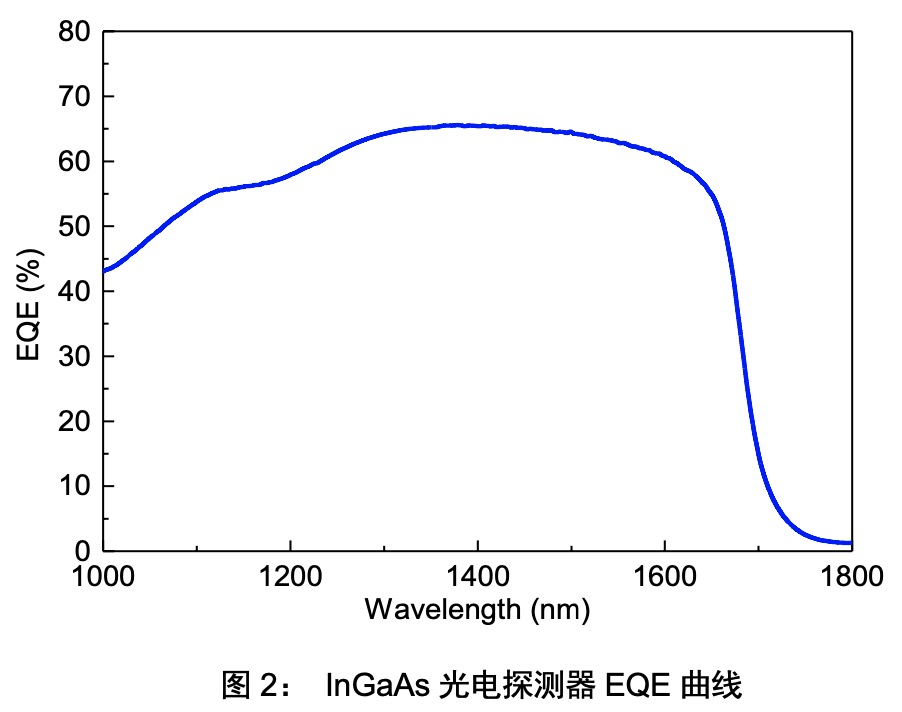

      > 自动测试光电谱响应参数：1）光电流谱；2）响应度；3）量子效率；4）探测率；
      > 光功率谱自动测量与标定，保证光谱响应结果的准确性；
      > Repeat功能实现不同条件下光谱响应曲线的同时测量与显示；
      > fA级的电流测试能力，精准测量极弱光响应信号和极小暗电流；

一键矫正和自动测量，实现极弱光信号的连续谱曲线测量，极大节约时间成本。

软件介绍（二）

      > fA级电流测试能力，屏蔽效果极佳，减少外界电磁干扰；
      > 自动设置入射单色光波长，暗电流与光电流曲线精准扫描；
      > Repeat功能实现不同条件下曲线的同时测量与显示；
      > 任意设置曲线来回扫描次数，有效表征电荷注入效应；
      > 在线坏点删除功能，让曲线规律更加明显；

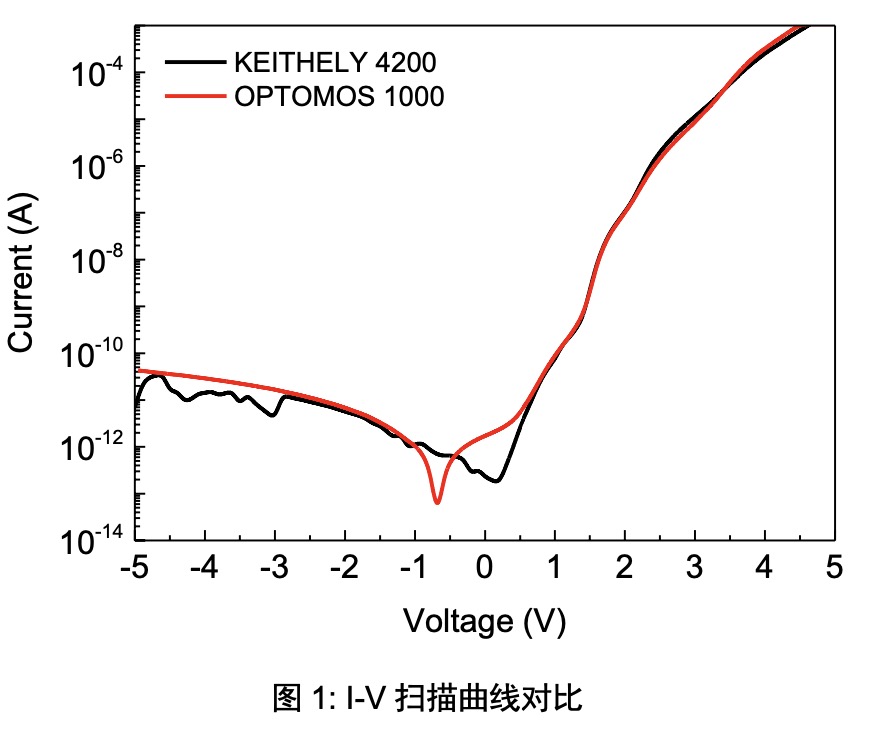

媲美keithley 4200-SCS的电流测量精确，实现设备的最高性价比。

软件介绍（三）

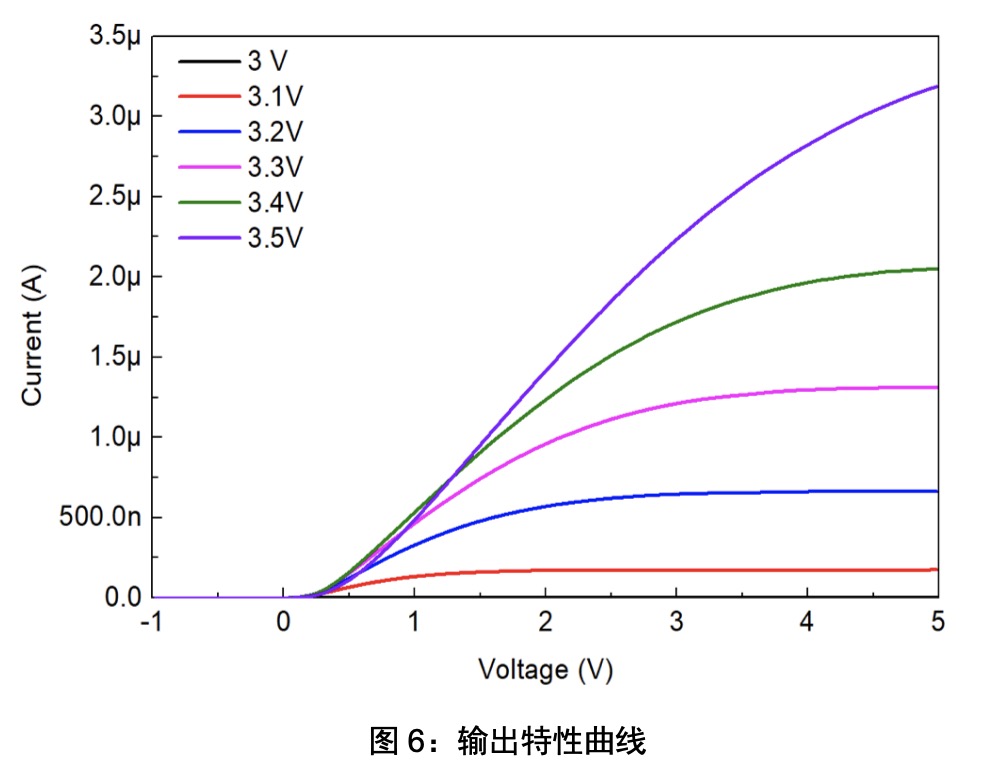

      > 主要功能：1）输出特性；2）转移特性；3）I-t特性；4）脉冲I-V
      > fA级三端电流曲线扫描能力；
      > I(R)-T测试，表征固定偏压下电流随时间变化；
      > 双Y轴脉冲I-V，表征不同电压下电流的动态变化；
      > 支持图片(bmp)和数据(xls)两种格式的同时存储；

支持三端器件电学表征，偏压应力电流退化跟踪，脉冲电压激励测试。

软件介绍（四）

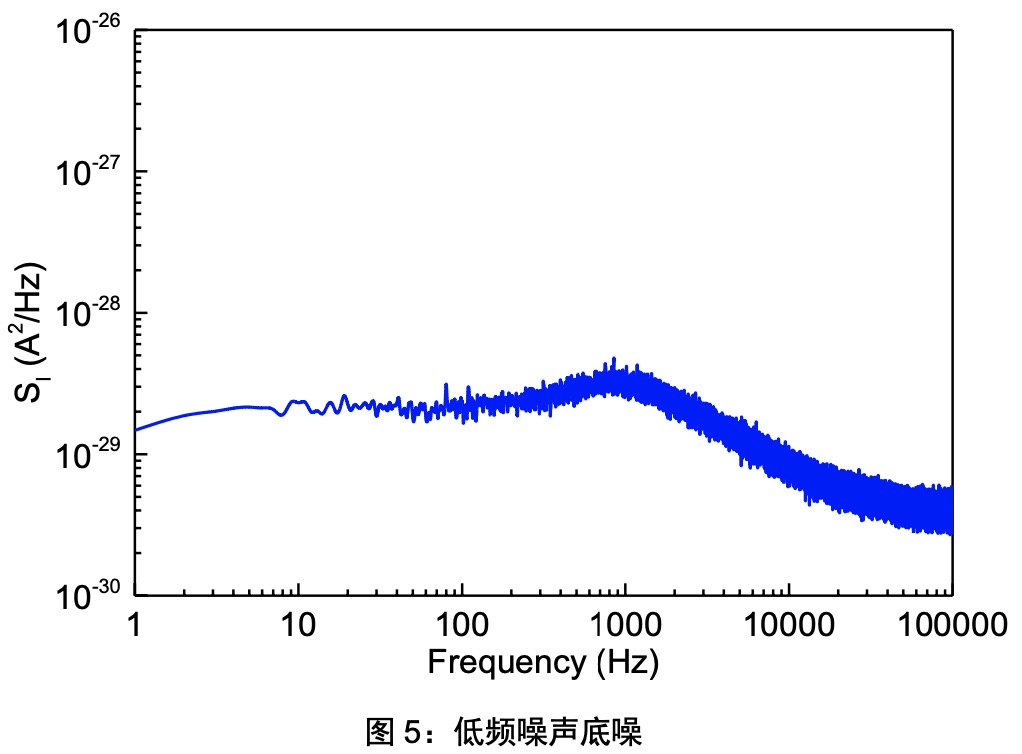

      > 真实1/f 噪声的测试与分析，揭示缺陷对电流的动态影响；
      > 底噪小于10^-28A²/Hz（或10^-32A²/Hz ），轻松测试nA级（或pA级）电流噪声；
      > 直流与交流一键切换，物理去除直流分量对1/f曲线的影响；
      > 动态平均可视化，RMS、Vector、Peak三种数据处理方式，最高平均500次；
      > 去除坏点功能，有效剔除外部干扰数据，确保整体噪声分析的准确性；

1/f噪声定义了锁相频率下的最小光信号功率以及最小信噪比。

软件介绍（五）

      > 功率信号发生器调制激光二极管，电流上升时间小于50ns，实现快速光开关；
      > 多种电流放大器模块可选，最大光电流响应时间小于100ns；
      > 时间分辨可调，电流幅值自动调整，让波形更加完美；

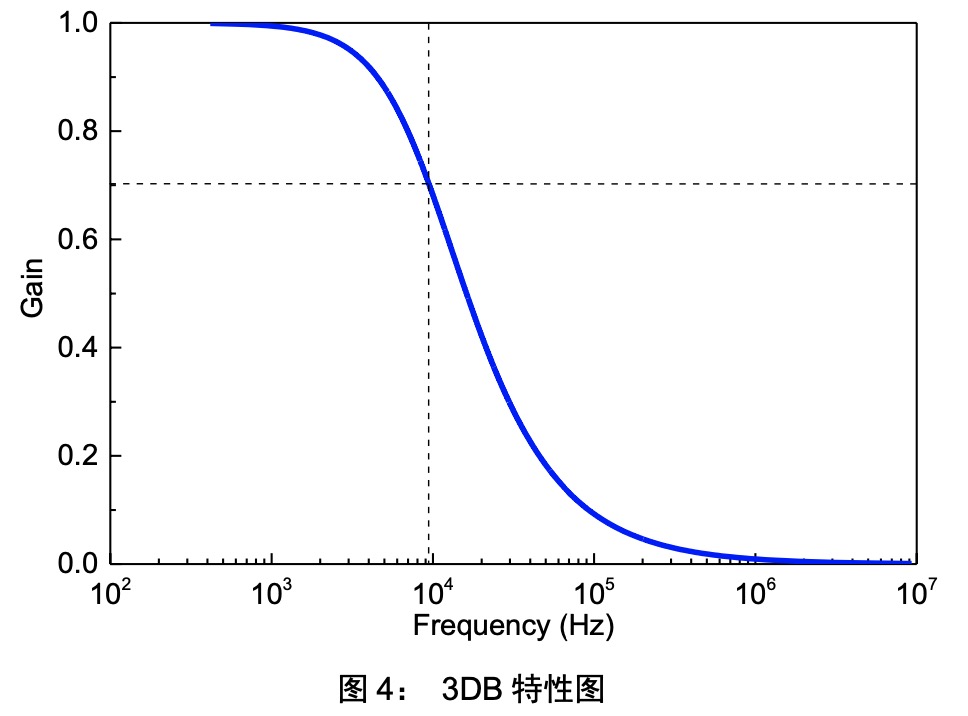

      > 在线选择时域数据，自动拟合计算并一键显示3dB带宽。

50纳秒的电调制光开关，实现亚微秒级的光电流响应测试。

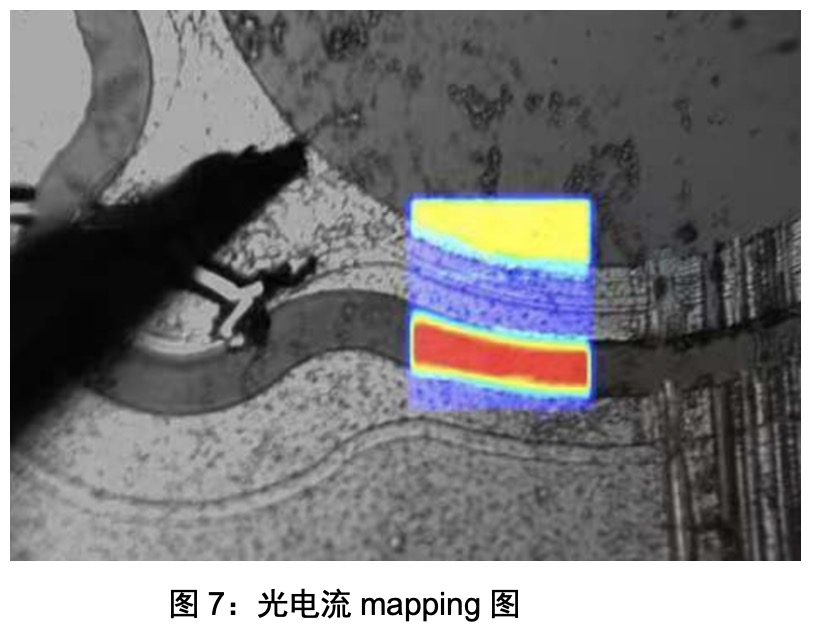

结果展示（一）

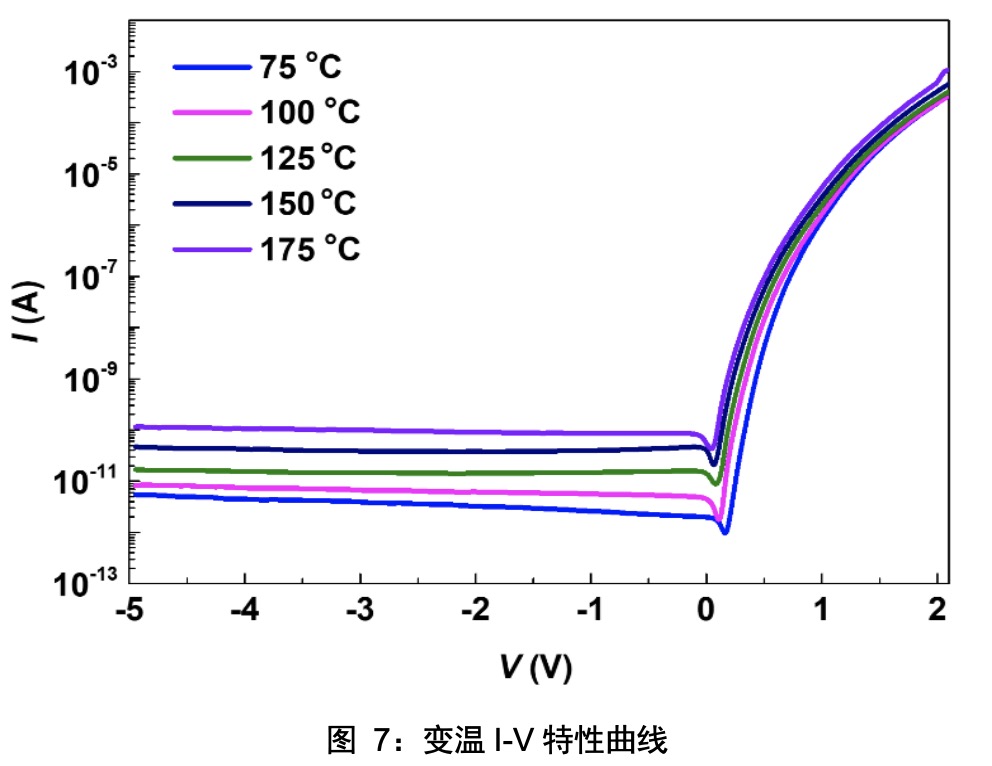

结果展示（二）

结果展示（三）
